1.금형 개요
금형은 재료의 소성(Plasticity), 전연성(Malleability, Ductility), 유동성(Fluidity)등의 성질을 이용하여 재료를 가공성형,
제품을 생산하는 도구로서 금속재료를 사용하여 만들어진 형(型)을 말하며
┌동일형상, 동일규격의 제품을 대량 생산하기 위해 모체가 되는 틀┘ 이라고 함

우리나라에서는 다이(Die)와 몰드(mold)를 통칭하는 의미로서 "금형" 또는 "형틀" 그리고 중국, 대만, 홍콩, 싱가폴등에서
模具(모지,모구)라고 말하고 서방국가에서는 Mold 또는 Tooling 이라고 한다.
2.금형의 종류

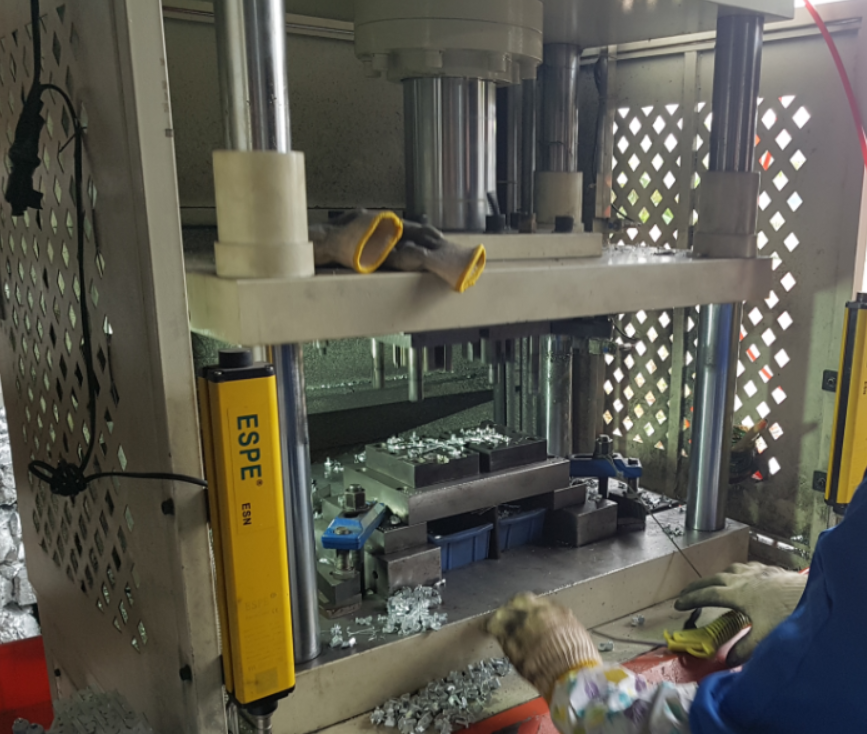

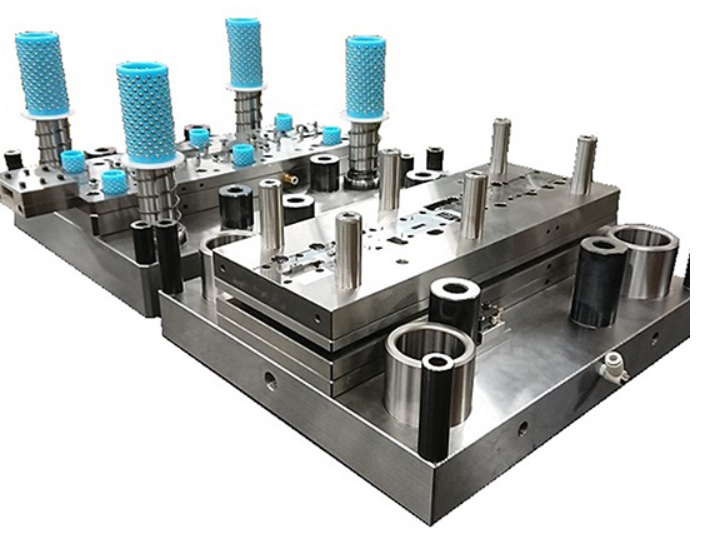

프레스 금형(Press Die, Press Mold)
직선 왕복 운동을 하는 프레스 기계에 금형이라는 특수 공구를 설치하여 주로 금속 제품을 성형 가공하는 금형을 말함
자세한 정보는 아래로

Precision Press Molds - Business Guide(Mold Department) | YAMAOKA SEISAKUSHO CO., LTD.
From the founding of our company we have dealt with precision press molds. In particular, we have results for over a half-century in the field of progressive molds for various types of lead-frame machining, which is the last of the manufacturing processes
www.yamaoka.co.jp
사출금형(Injection Mold)
사출금형은 고분자 (플라스틱 합성 수지) 재료를 가열 용융 또는 반용융 상태에서 강한 압력을 가하여 코어(Core)와
캐비티(Cavity)사이의 빈공간에 주입 냉각시켜 성형품을 만드는 금형을 말한다
생산제품: 일상 생활용품, 사무용 기기, 자동차 부품, 장식품, 항공기 부품, 전기전자 부품, 컴퓨터, 핸드폰, 완구, CD, 렌즈

One Picture to Understand the Structure of an Injection Mold
Injection molding is a processing method used in batch production of mechanical parts. The working principle is that a material is heated to its melting point and then forced through an injection port to fill a formed cavity at high pressure. From there po
www.nexpcb.com
다이캐스팅 금형(Die Casting Mold)
저용융 금속인 Al, Zn, Mg 합금 등을 정밀한 형상의 금형에 고압으로 주입하여 제품을 생산하는 방법, 사출 금형과 유사
성형재료: Al, Zn, Cu, Mg
생산제품: 자동차 부품, 전기전자 통신기기 부품, 정밀기계, 가정용품, 항공기 부품, 완구, 스포츠용품등


Die casting [SubsTech]
to Metals to Foundry technologies Dr. Dmitri Kopeliovich Die casting is a process, in which the molten metal is injected into the mold cavity at an increased pressure up to 30,000 psi (200 MPa). The reusable steel mold used in the die casting process is ca
www.substech.com
단조금형 (Forging Die)
공작물을 냉간 또는 가열한 상태에서 해머, 프레스등으로 충격이나 압력을 가하여 원하는 형상으로 가공하는 금형이다.

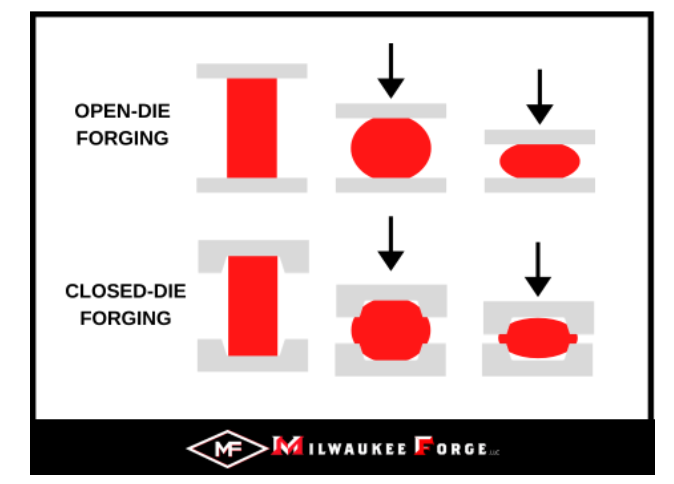

Open-Die Forging vs. Closed-Die Forging - Milwaukee Forge
Differences Between Open-Die and Closed-Die Forging Open-Die Forging Open die forging is the art of shaping metal by hammering or pressing it between flat or simple contour dies, while manipulating the hot work-piece between each stroke of the equipment.
www.milwaukeeforge.com
고무금형(Rubber Mold, Silicone Mold)
고무 및 합성 고무 소재를 금형에 넣어 열과 압력을 가하여 고무 제품을 성형하는 금형으로 플라스틱의 압축 성형법과
유사하다

Rubber Molding
Our strength in rubber compression molding includes the materials of Silicone, Natural Rubber, Neoprene, NBR, SBR, EPDM, IIR, HNBR, FR, ACM, AU, TPV...
www.union-mould.com
분말야금 금형( Powder Metallurgy mold)
금속 및 비금속(W, Mo, Al2O3)분말을 금형에 넣어 고온 고압으로 원하는 형상의 제품을 성형하는 방법으로 일명
소결 금형, MIM(METAL INJECTION MOLD)을 말한다.
금형용 소재 : 합금공구강, 초경합금
성형 재료 : 금속 및 비금속분말 (Ag-W, Cu-W, C-Cu, Al2O3) 등.
생산 제품 : 각종 절삭공구, 기어, 오일리스 베어링, 자석, 세라믹, 초경금형 공구, 방전가공 전극 등.
MIM 기술 자료
안녕하세요! 해외제조 전문 플랫폼 기업 CROSSFINGER 입니다. 세부 기술 자료를 원하시면 아래 자료 이용 바랍니다
crossfingerscm.tistory.com
세라믹 금형(Ceramic mold)
일반적으로 세라믹 원재료를 이용하여 만드는 것으로 예전에는 벽돌, 타일, 접시, 찻잔, 인형등을 만들었으나
최근에는 CIM(Ceramic Insert Mold)을 이용하여 정밀 제품을 만들고 있다.
금형용 소재 : 합금공구강, 초경합금, 고속도강 등.
성형 재료 : 점토, 석고, 요업분말, Al2O3 분말 등.

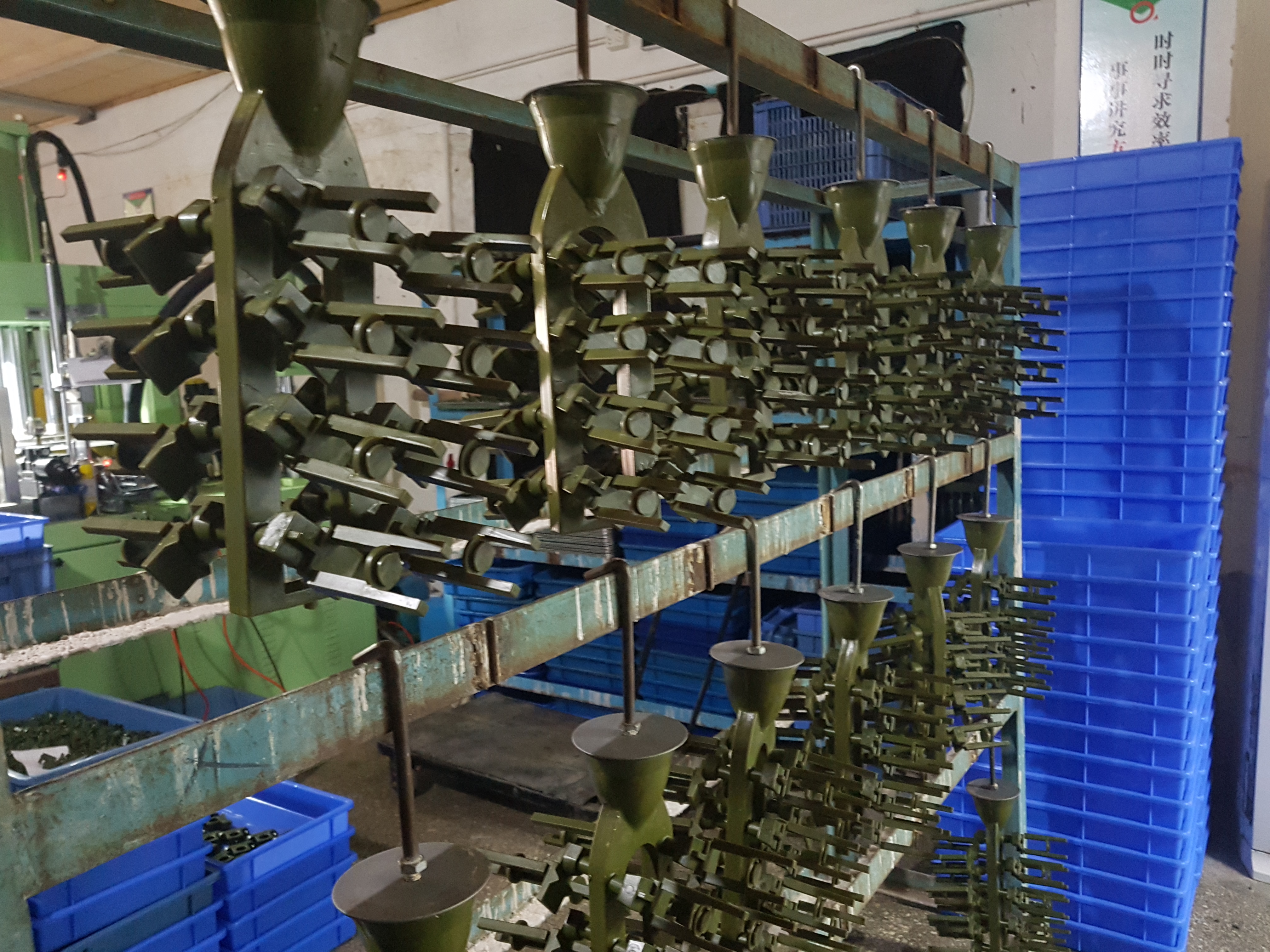

주조금형(Casting Mold)
주물사, 석고, 플라스틱, 알루미늄 등으로 주형을 제작하여 용융재료를 주입하여 제품을 생산하는 방법이다.
주형용 소재 : 주물사, 주철, 강, 청동, Al 등
성형 재료 : 주철, 구리합금, 알루미늄 등.

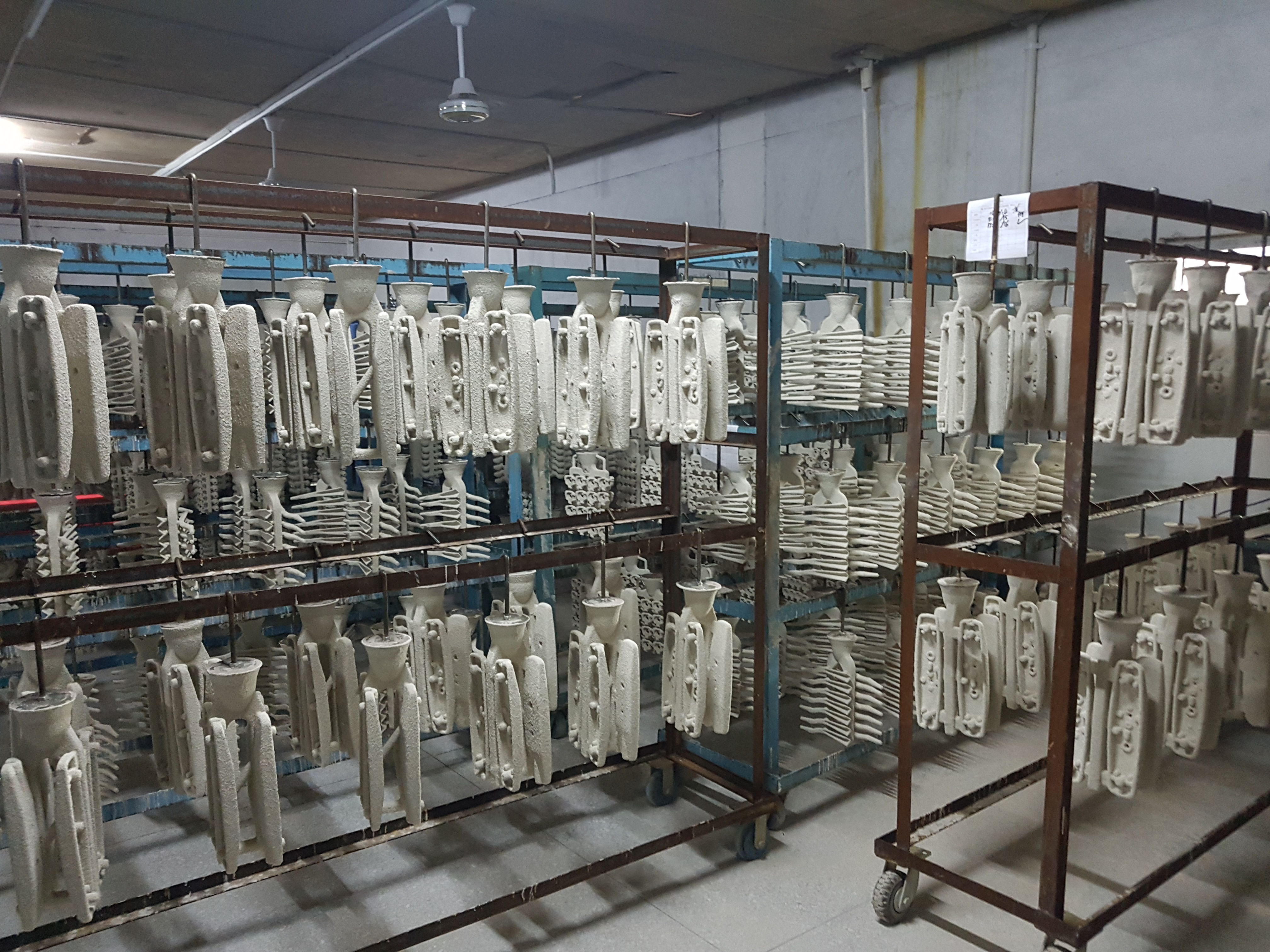

제품개발] Wax공정을 이용한 제품개발
안녕하세요!! 해외 제품개발 아웃소싱을 하다보니 다양한 제품을 많이 개발하게 됩니다. 이번에는 Wax 공...
blog.naver.com
